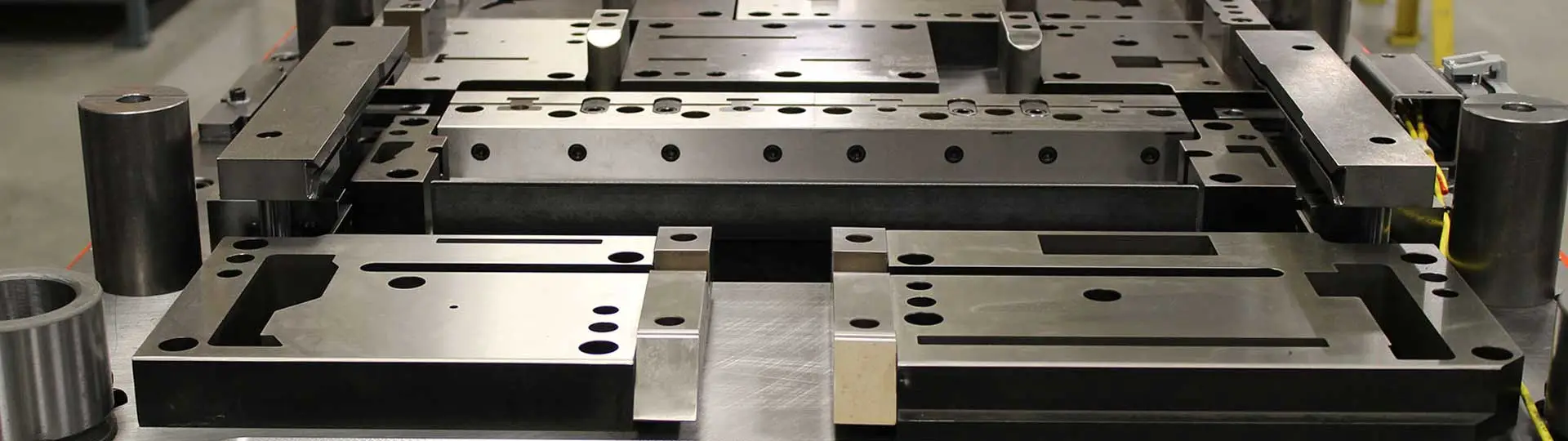

コンパウンドダイスタンピング

1.異なるプロセスの組み合わせ

1) 化合物ダイ:パンチングマシンが材料切断やパンチングなどの複数のプロセスを1回のストロークで完了する金型構造。

2) プログレッシブ死ぬ:複数のワークステーションで構成され、それぞれが順番に関連付けられて、さまざまな処理タスクを完了します。 一連の異なるスタンピングプロセスは、パンチングマシンの1つのストロークで完了します。

2.異なる特性

(1) 化合物型:

1) ワークは、良好な同軸性、平らな表面、および高い寸法精度を有する。

2) 高い生産効率、プレート形状とサイズの精度によって制限されません。 廃棄物コーナーを複製に使用できる場合もあります。

3) 金型部品の加工と製造は困難でコストがかかります。 スタンピングと凹型は、壁の厚さが小さいために簡単に制限され、内側の穴の間隔が小さく、内側の穴とエッジの間隔が小さい特定の下部部品には適していません。

(2) プログレッシブ型:

1) プログレッシブダイは、マルチタスク連続パンチングダイの一種です。 金型では、切断、曲げ、深い描画など、生産性の高い多くのプロセスを含めることができます。

2) プログレッシブ金型操作はより安全です。

3) 自動化が容易。

4) 高速パンチングマシンは生産に使用できます。

5) それは、半製品の輸送と倉庫の占有だけでなく、スタンピング機とサイトの面積を減らすことができます。

6) 高サイズ要件の部品は、プログレッシブモールドを使用して製造しないでください。
