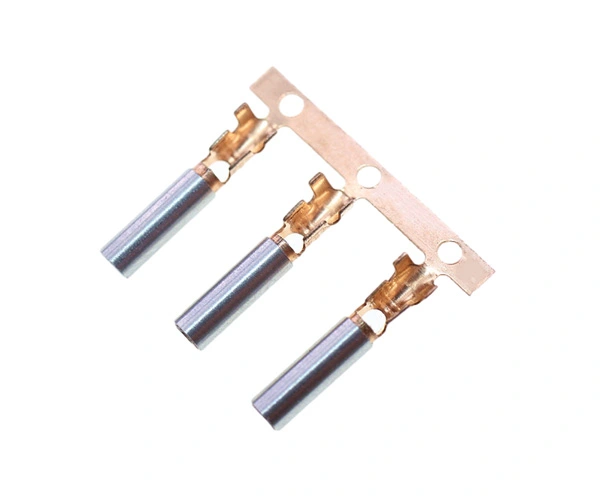

銅端子

連続スタンピング金型の位置決め方法

スタンピング連続金型は、金属ワークの連続成形または切断のためのスタンピング技術で使用されるタイプの金型です。 連続金型の精度と安定性を確保するために、連続金型をスタンピングするために一般的に使用される位置決め方法は次のとおりです。

1.ガイドピン位置:

ガイド販売ポジショニングは、最も一般的に使用されるポジショニング方法です。 金型は通常、上部と下部の金型にガイドピン穴を設定します。 ガイドピンを対応する穴に挿入することにより、金型の正確な位置決めを達成することができる。 この位置決め方法はシンプルで正確で、ほとんどのスタンピングプロセスに適しています。

2.斜めピン位置:

斜めピン位置決めは、傾斜面を使用した金型位置決めの方法です。 上部金型と下部金型の間に一対の傾斜ピン位置決め穴が設置され、傾斜ピンの傾斜面は穴の傾斜面に対応しています。 金型は、傾斜面間の傾斜ピンの相対的な動きによって正確に配置することができます。 この方法は、金型トップの詰まりを防ぐ必要がある状況に適しています。

3.コーンピン位置:

コーンピン位置決めは、1つ以上の円錐形のオスとメスの位置決め穴を使用して、正確な金型位置決めを実現します。 通常、男性のコーン型プラグは下部金型に取り付けられ、女性のコーン型ポートは上部金型に開かれます。 プラグをメスポートに挿入することにより、金型の正確なマッチングと位置決めを達成することができます。

4.空気圧ポジショニング:

空気圧ポジショニングは、空気圧デバイスを使用して、金型の迅速なポジショニングとリリースを実現します。 空気圧装置の空気圧を制御することによって、金型の正確な位置決めおよび安定性を達成することができる。 この方法は、頻繁な金型交換が必要であり、迅速な位置決めが必要な状況に適しています。

上記の位置決め方法を使用することにより、スタンピング連続金型が操作中に正確で安定した位置を維持することを保証できます。 さまざまな位置決め方法は、さまざまなスタンピングプロセスや金型設計に適しています。 最良の金型位置決め効果を達成するためには、特定の状況に応じて適切な位置決め方法を選択し、位置決めコンポーネントの品質と精度を確保する必要があります。 位置決め方法の選択は、スタンピングプロセスの効率と品質を向上させるために重要です。
